Descripción de Producto
Fundición de hierro galvanizado la abrazadera del tubo sillín
descripción de producto| 1 | Nombre del producto: | Fundición de hierro galvanizado la abrazadera del tubo sillín |
| 2 | Tamaño: | DN50/PVC63(3/4"-2")DN300/PVC315(3/4"-2"). |
| 3 | Material: | El hierro dúctil GGG50, GJS500-7, GGG40 |
| 4 | Uso: | Para el aire, agua, alcantarillado y tuberías de gas |
| 5 | Presión: | PN10, PN16, 230psi |
| 6 | Prueba de presión: | 15, 24 de la barra de bar, 350 psi |
| 7 | Tubo de conexión: | Tubo de PVC/PE |
| 8 | Tratamiento de superficie: | Revestimiento FBE |
| 9 | Uso: | Para el aire, agua, alcantarillado y tuberías de gas |
| 10 | Plazo de pago: | 1)El 30% TT al realizar el orden y el 70% TT cuando la mercancía haya terminado, pero antes de su envío O el pago puede ser un 50% al colocar orden, y el equilibrio 50%en el ejemplar B/L. |
| 2) L/C o D/P | ||
| 11 | Embalaje: | Caso, los palets o como por los clientes' requisito |
1)Permite ful screing para garantizar el soporte resistente al agua.
2)El Hierro Dúctil GGG50 materail con FBE revestido.
3)PN10, PN16 Presión de trabajo.
4)Equipado con pernos de acero galvanizado, las tuercas.
5)EPDM o juntas de caucho NBR.

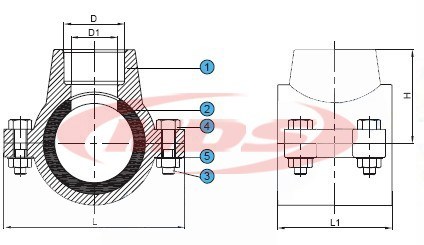

| Tema No. | Nombre de piezas | Material | La especificación |
| 1 | Cuerpo | El hierro dúctil | GJS500-7 |
| 2 | La junta de goma | El caucho | EPDM |
| 3 | El tornillo | Acero galvanizado | La norma ISO898-1: 1999 |
| 4 | La tuerca | Acero galvanizado | La norma ISO898-1: 1992 |
| 5 | La arandela | Acero galvanizado |
| DN | D | D1 | H | L | L1 |
| 63 | 3/4 pulg. | 38 | 57 | 124 | 100 |
| 63 | 1" | 38 | 57 | 124 | 100 |
| 63 | 1 1/4" | 40 | 62 | 124 | 100 |
| 63 | 1 1/2" | 40 | 62 | 124 | 100 |
| 63 | 2" | 40 | 68 | 124 | 100 |
| 75 | 3/4 pulg. | 40 | 63 | 135 | 110 |
| 75 | 1" | 40 | 63 | 135 | 110 |
| 75 | 1 1/4" | 40 | 68 | 135 | 110 |
| 75 | 1 1/2" | 40 | 68 | 135 | 110 |
| 75 | 2" | 40 | 73 | 135 | 110 |
| 90 | 3/4 pulg. | 40 | 71 | 150 | 110 |
| 90 | 1" | 40 | 71 | 150 | 110 |
| 90 | 1 1/4" | 40 | 75 | 150 | 110 |
| 90 | 1 1/2" | 40 | 75 | 150 | 110 |
| 90 | 2" | 50 | 80 | 150 | 110 |
| 110 | 3/4 pulg. | 40 | 71 | 170 | 120 |
| 110 | 1" | 40 | 71 | 170 | 120 |
| 110 | 1 1/4" | 40 | 85 | 170 | 120 |
| 110 | 1 1/2" | 50 | 85 | 170 | 120 |
| 110 | 2" | 50 | 90 | 170 | 120 |
| 125 | 1" | 40 | 87 | 192 | 120 |
| 125 | 1 1/4" | 40 | 93 | 192 | 120 |
| 125 | 1 1/2" | 50 | 93 | 192 | 120 |
| 125 | 2" | 50 | 98 | 192 | 120 |
| 140 | 1" | 40 | 96 | 208 | 120 |
| 140 | 1 1/4" | 40 | 100 | 208 | 120 |
| 140 | 1 1/2" | 50 | 100 | 208 | 120 |
| 140 | 2" | 50 | 106 | 208 | 120 |
| 160 | 1" | 40 | 106 | 230 | 120 |
| 160 | 1 1/4" | 40 | 111 | 230 | 120 |
| 160 | 1 1/2" | 50 | 111 | 230 | 120 |
| 160 | 2" | 50 | 116 | 230 | 120 |
| 200 | 1" | 40 | 132 | 282 | 120 |
| 200 | 1 1/4" | 40 | 132 | 282 | 120 |
| 200 | 1 1/2" | 50 | 137 | 282 | 120 |
| 200 | 2" | 50 | 137 | 282 | 120 |
